Linha de extrusão de folha fina de PVC de 1200 mm

Visão geral do produto

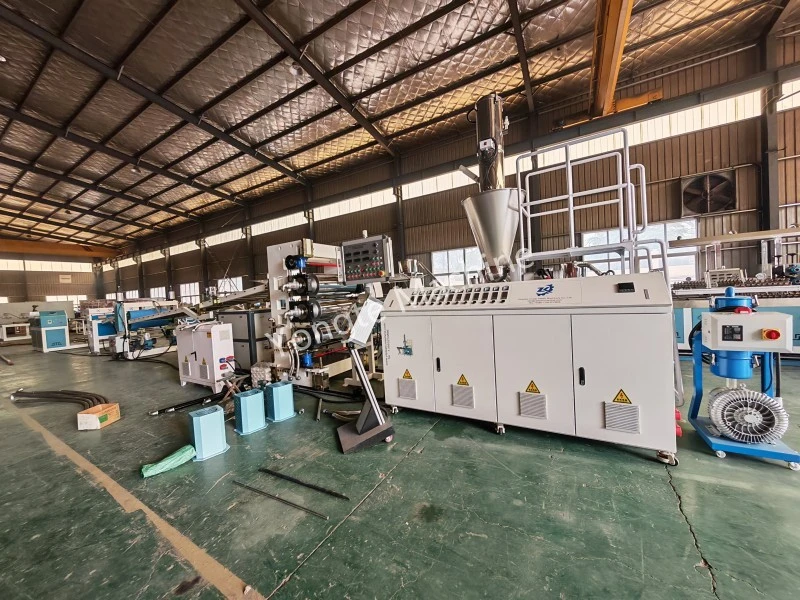

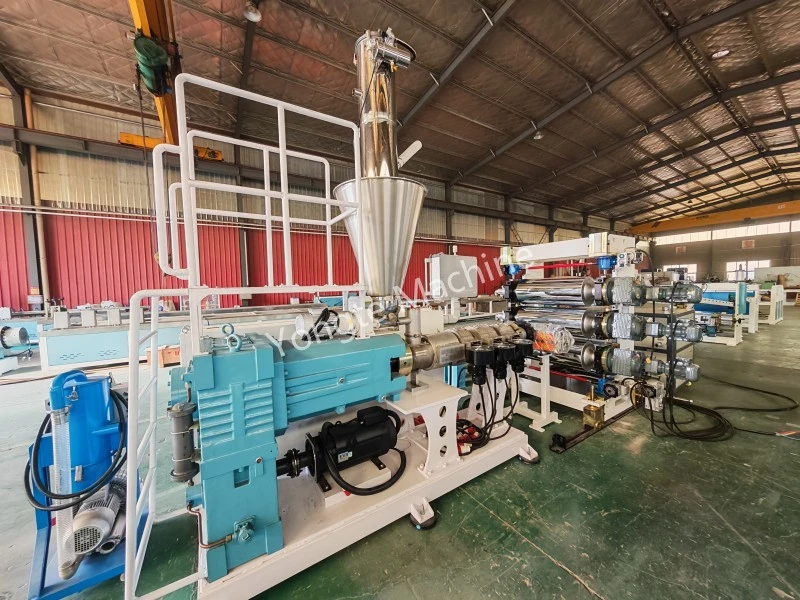

A linha de extrusão de chapas finas de PVC de 1200 mm da Yongte é desenvolvida sob medida para a produção de chapas finas de PVC rígido e semirrígido. Ele integra uma extrusora cônica de parafuso duplo de alto torque, unidade de calandragem de três rolos de precisão, sistema de controle automático de temperatura e sistema de alimentação inteligente, garantindo espessura uniforme, superfície lisa e operação estável a longo prazo. Aproveitando nossa tecnologia avançada proprietária, incluindo controle de extrusão servo-acionado de precisão e design de parafuso otimizado, nossa linha de extrusão de chapa fina de PVC atinge uma velocidade de produção impressionante de 10 metros por minuto, mantendo uma tolerância de espessura consistente dentro de ±0,02 mm.

Parâmetros técnicos principais

Lista completa de equipamentos e fotos

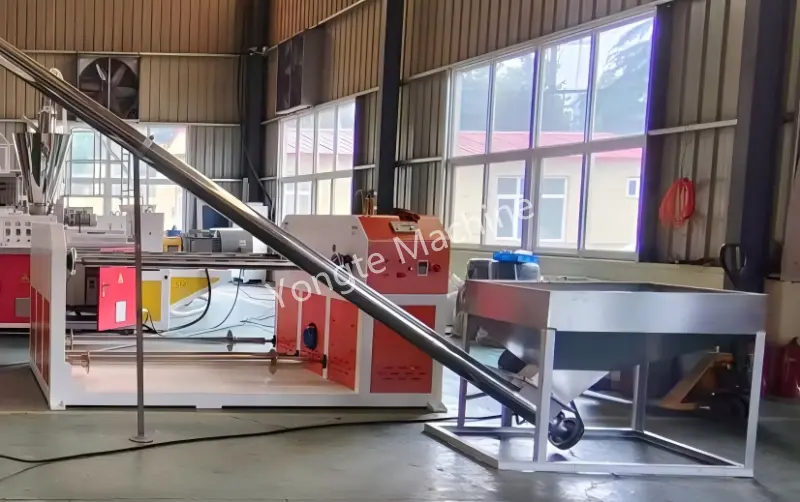

Carregador automático de material: alimentação automática de parafuso em aço inoxidável 304, alimentação estável e proteção ambiental livre de poeira.

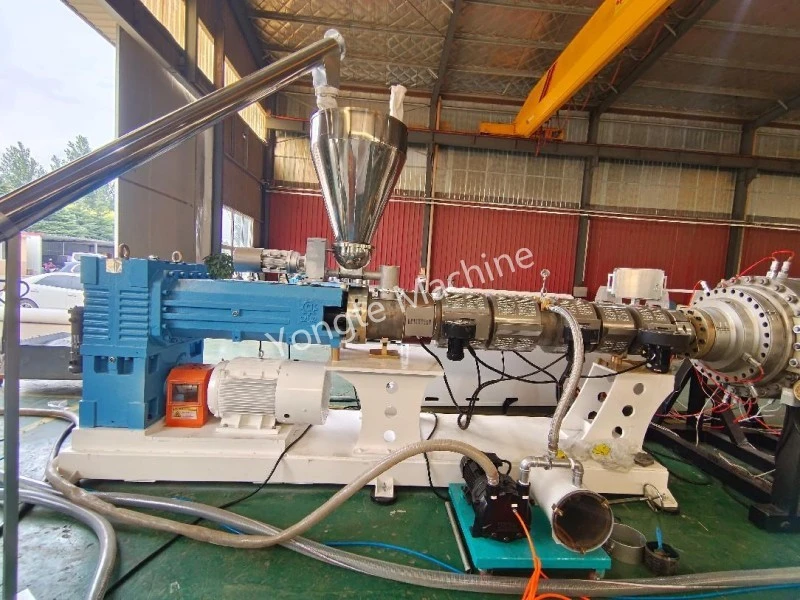

Extrusora cônica de parafuso duplo: A máquina de extrusão principal de alto torque SJSZ80/156 possui parafuso de grande diâmetro de 156 mm com proporção L/D de 22:1, proporcionando eficiência de plastificação excepcional enquanto mantém baixa tensão de cisalhamento - especificamente otimizada para as propriedades sensíveis ao calor do PVC. Equipado com um corpo de parafuso de liga endurecida (HRC 58-62) e elementos de transporte usinados com precisão, garante mistura uniforme do fundido e saída de pressão estável, evitando efetivamente a degradação do material mesmo durante ciclos de produção prolongados. O sistema de controle de servo velocidade da extrusora (servo motor de 55 kW) permite a regulação contínua da velocidade de 5 a 35 rpm, acomodando várias formulações de PVC, incluindo graus rígidos, semirrígidos e modificados com carbonato de cálcio e aditivos.

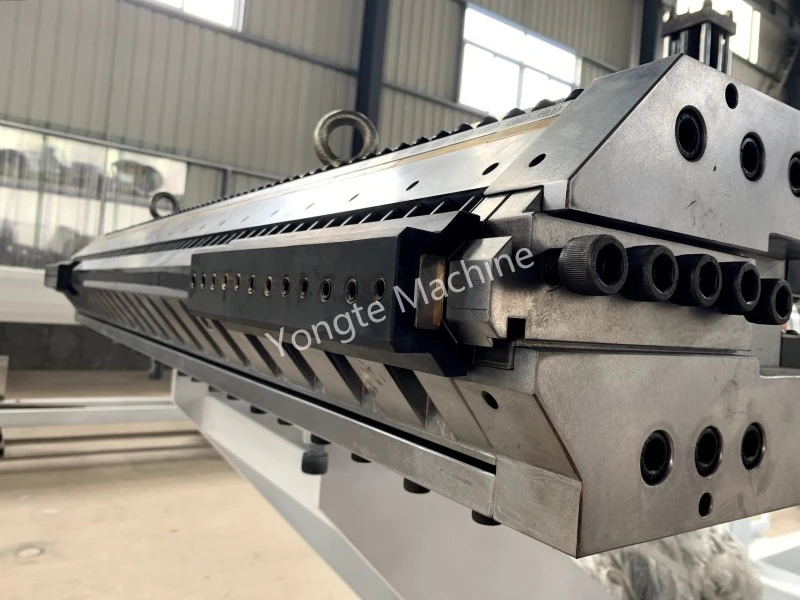

Matriz tipo T: matriz tipo cabide com 1200 mm de largura, conformação precisa com espessura de 0,4–2 mm.

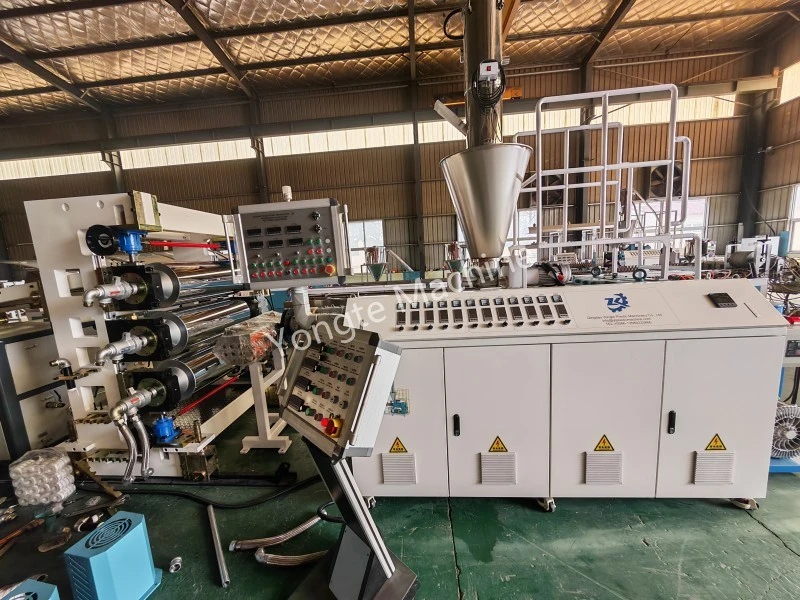

Unidade de calandragem de três rolos: Apresentando tubos de aço sem costura com tratamento de têmpera e revenido de precisão, a superfície do rolo atinge uma dureza de HRC≥62 e um acabamento espelhado Ra≤0,2μm, garantindo excepcional resistência ao desgaste e qualidade da superfície da folha. Equipado com um sistema de ajuste de folga acionado por servo (tempo de resposta ≤0,1s), ele permite controle de espessura em nível de mícron (faixa de ajuste de 0,4–2 mm) com repetibilidade de ±0,01 mm. O sistema de controle de temperatura do rolo de zona tripla, utilizando óleo de transferência de calor circulante, mantém a estabilidade precisa da temperatura de ±1°C em todo o comprimento do rolo (largura de trabalho de 1.200 mm), eliminando a deformação térmica e garantindo o resfriamento uniforme da folha. Cada rolo é ajustável de forma independente para velocidade (5–35 rpm) e pressão (0–150N/cm), acomodando diversas formulações de PVC e requisitos de espessura, ao mesmo tempo que minimiza o estresse interno na chapa acabada.

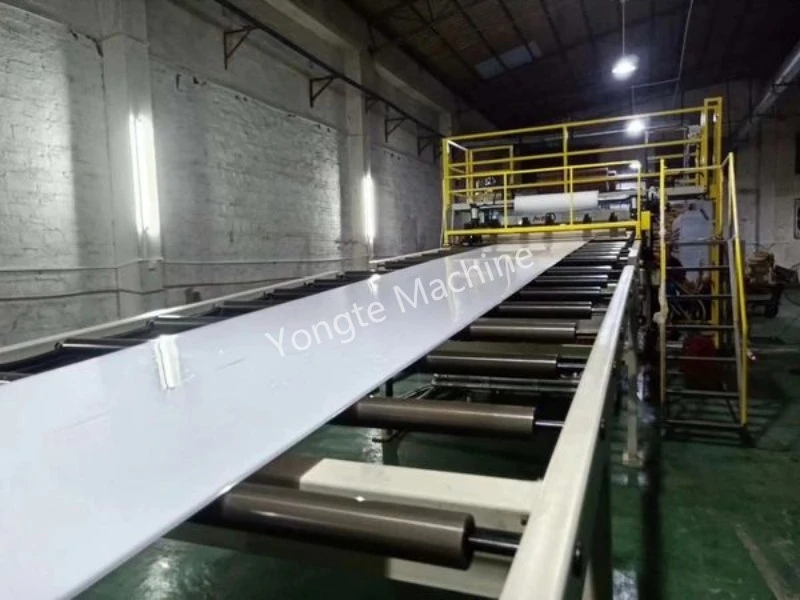

Suporte de resfriamento: suporte transportador de rolos de aço inoxidável de 6m para resfriamento uniforme e anti-deformação.

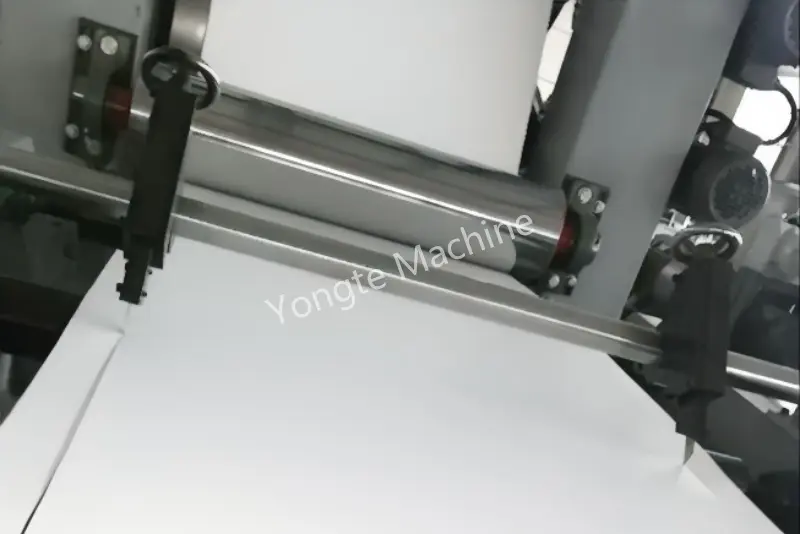

Aparador de bordas automático on-line: corte automático de bordas on-line, reciclagem centralizada de resíduos para reduzir perdas.

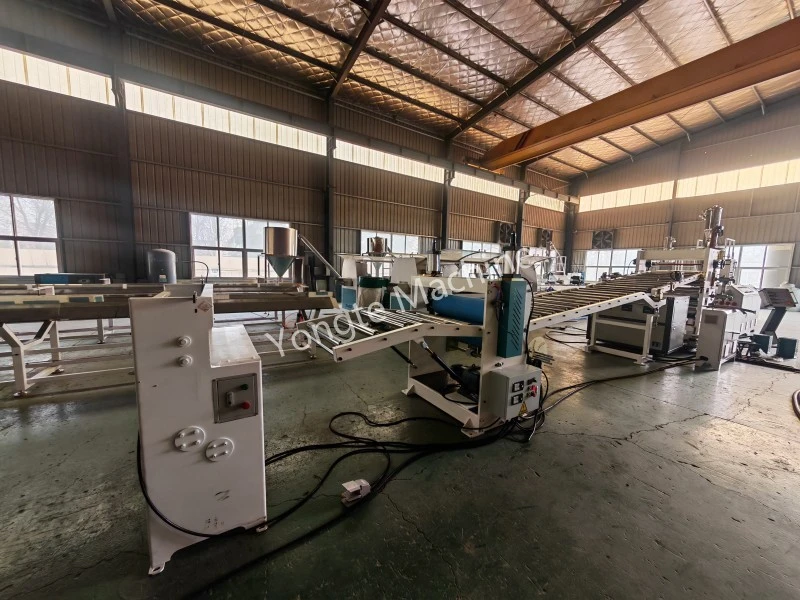

Dispositivo de transporte: Servo tração de rolo de borracha duplo, operação estável e tensão estável.

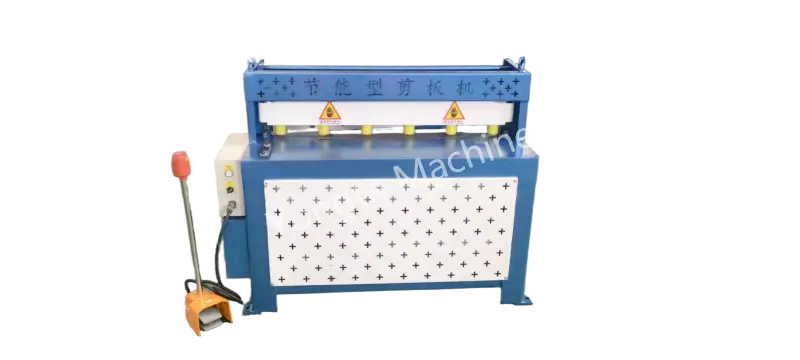

Máquina de corte automática: pode cortar a folha fina de PVC em pedaços com o comprimento necessário, então a folha de PVC deve ser empilhada junta. esta máquina de corte é equipada com servo motor para corte automático e de alta velocidade. a aresta de corte sem qualquer dano

Sistema de controle elétrico inteligente: controle de temperatura Omron, inversor ABB, servo Inovance, contator Siemens/Schneider; PLC opcional + tela sensível ao toque HMI de 10 polegadas para monitoramento em tempo real e ajuste de todos os parâmetros com um clique.

Principais vantagens

1. Alto Torque e Excelente Plastificação: Corpo segmentado, controle preciso de temperatura e configuração otimizada do parafuso garantem mistura uniforme e plastificação suficiente, adequada para produção estável de diferentes fórmulas.
2. Saída estável e de alta velocidade: Sistema de acionamento poderoso com velocidade linear de 15–30 m/min (ajustável de acordo com a espessura), saída estável e menor consumo de energia.
3. Controle de espessura de ultraprecisão: Controle de folga servo de três rolos + resfriamento de circulação interna de rolos, com tolerância de espessura de ± 0,03 mm em toda a largura de 600 mm e superfície plana sem defeitos.
4. Alimentação inteligente e estável: alimentação com medição por perda de peso + feedback em circuito fechado, proporção precisa de matéria-prima, reduzindo a flutuação da composição e o desperdício.
5. Controle central inteligente: tela sensível ao toque HMI de 10 polegadas monitora em tempo real dados importantes, como pressão de fusão, temperatura do rolo e espessura da folha, com ajuste de parâmetro com um clique e fácil operação.
6. Resfriamento e formação perfeitos: Transportador de resfriamento com faca de ar ajustável + sistema de controle de tensão, garantindo modelagem completa sem deformação ou empenamento.
7. Operação contínua 24 horas por dia, 7 dias por semana: Os lábios da matriz de troca rápida e o sistema de rolos fácil de limpar reduzem o tempo de inatividade durante mudanças de material ou especificações, atendendo às necessidades de produção contínua de grandes lotes.
8. Compacto e com economia de espaço: Layout compacto, economia de espaço, canais de manutenção razoáveis, convenientes para manutenção diária.
9. Suporte pós-venda completo: Fornece serviços de ciclo completo, como instalação no local, treinamento de operadores e fornecimento de peças de reposição para garantir uma operação confiável e de longo prazo do equipamento.

Aplicativo

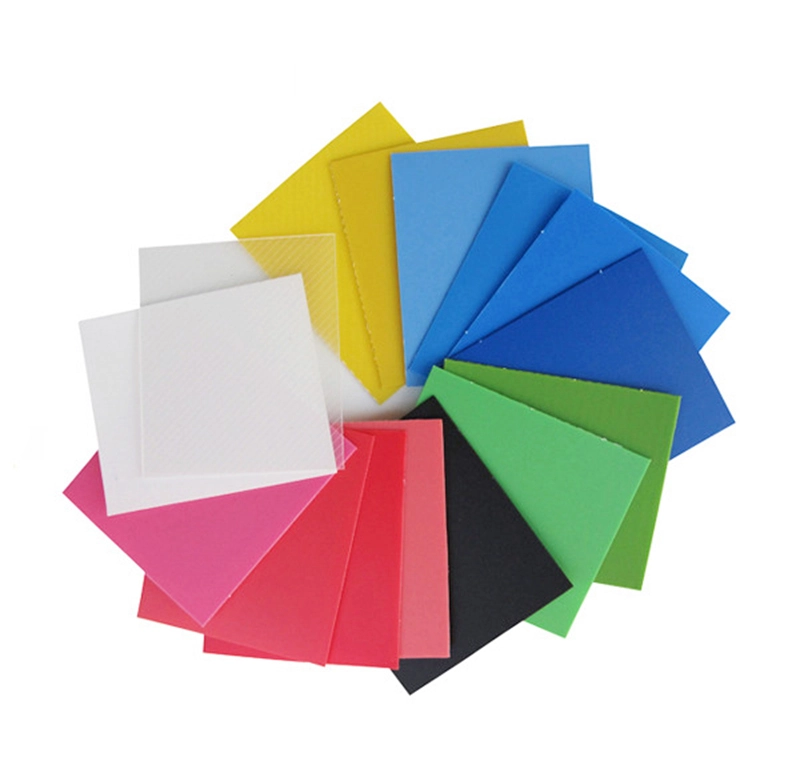

Especificamente projetados e otimizados para a produção de materiais de folhas finas de PVC de alta qualidade, os produtos acabados resultantes exibem propriedades de adesão excepcionais e robustas, garantindo uma ligação confiável em diversas aplicações. Eles também demonstram excelente durabilidade e desempenho de longo prazo, capazes de resistir aos estresses ambientais e manter a integridade ao longo do tempo. Além disso, esses produtos apresentam uma textura de aparência excelente e refinada, proporcionando uma superfície lisa, consistente e visualmente atraente. Esses atributos combinados satisfazem e excedem totalmente os rigorosos padrões de qualidade e os rigorosos requisitos estabelecidos pelas instalações de fabricação de móveis de alta qualidade, tornando-os a escolha ideal para a produção de móveis premium.
