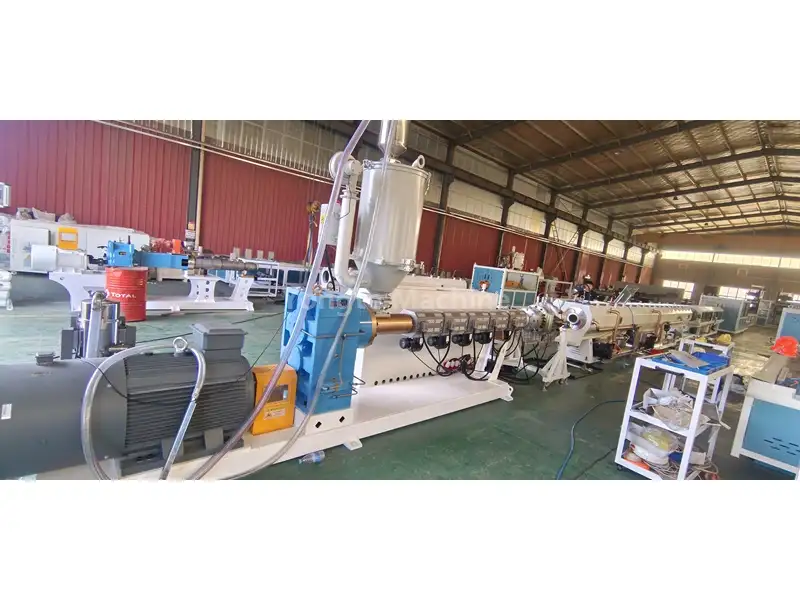

Máquina de produção de tubo HDPE de 90-315 mm

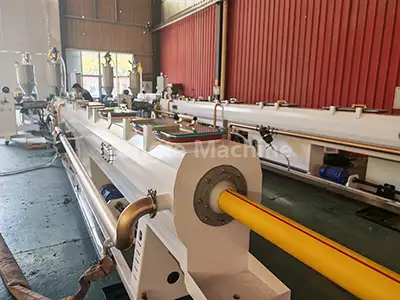

A máquina de produção de tubos HDPE de 90-315 mm do fabricante Yongte é uma linha de produção abrangente e totalmente automatizada que abrange desde o pré-tratamento de matérias-primas até a extrusão, calibração, resfriamento e embalagem de produtos acabados. Esta máquina é ideal para aplicações em abastecimento de água municipal, transmissão de gás pressurizado, drenagem de esgoto industrial, irrigação agrícola em grande escala e produção de tubos de revestimento de comunicação de alto desempenho. Como uma solução de produção completa, possui coordenação perfeita de equipamentos, eficiência de produção líder do setor e precisão de dimensão de tubo consistentemente estável. Aderindo aos principais padrões globais, esta máquina é um equipamento fundamental para fabricantes de tubos de médio a grande porte que desejam aumentar sua presença nos mercados nacionais e internacionais.

Fluxo do Processo

Resina PE + masterbatch colorido → mistura → alimentação a vácuo → secagem → plastificação da extrusora (180-210 ℃) → formação de molde → calibração a vácuo → resfriamento por spray em vários estágios → impressão a laser → tração de retirada → corte de comprimento fixo → empilhamento do produto acabado

Parâmetro do produto

Detalhes do produto

1. Alimentação e secagem de materiais:	O material polietileno é transportado automaticamente até a tremonha de secagem da extrusora por meio de um alimentador a vácuo, onde a umidade é eliminada para manter o teor de umidade do material abaixo de 0,1%, garantindo assim a qualidade do produto.

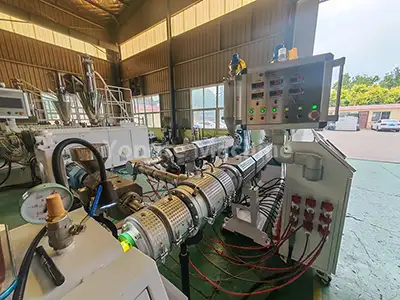

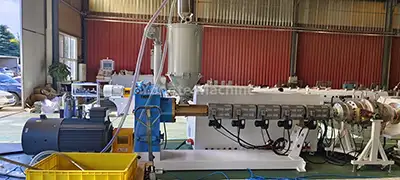

2. Extrusora de tubo PE:	O sistema é equipado com uma extrusora de parafuso único de alta eficiência SJ90/33, que incorpora um servo motor de economia de energia de 90KW (resultando em aproximadamente 20% de redução no consumo de energia), uma caixa de engrenagens de acionamento direto (garantindo alta eficiência de transmissão e manutenção simplificada), um cilindro de parafuso resistente ao desgaste e à corrosão (construído em liga de aço 38CrMoALA e nitretação de precisão), um eficiente sistema de bobina de aquecimento infravermelho e um sistema automatizado de controle de temperatura (apresentando controlador de temperatura de alta precisão da Omron). Esses componentes sofisticados garantem coletivamente fusão estável do material, pressão de extrusão uniforme e qualidade consistente do produto durante todo o processo de produção.
3. Extrusora de linha de marcação:	A extrusora SJ25 é utilizada para imprimir linhas de marcação em tubos PE. É capaz de produzir uma única linha de marcação ou múltiplas linhas de marcação, dependendo das especificações do cliente.

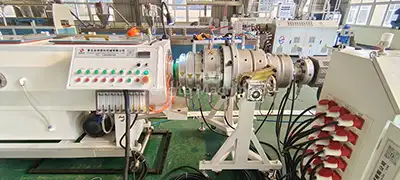

4. Molde especializado para tubo PE:	O molde é equipado com uma matriz em forma de cesta ou estrutura em espiral para garantir a extrusão uniforme do material.

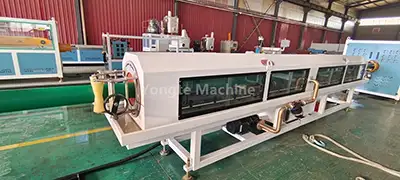

5. Tanque de calibração a vácuo:	Os blanks de tubos extrudados são rapidamente calibrados por meio de adsorção a vácuo (0,06–0,08 MPa) para precisão dimensional rigorosa. O tanque de aço inoxidável de qualidade alimentar com controle de vácuo multizona e resfriamento por circulação de água garante redondeza consistente, superfície lisa e tolerâncias rígidas durante a produção em alta velocidade.

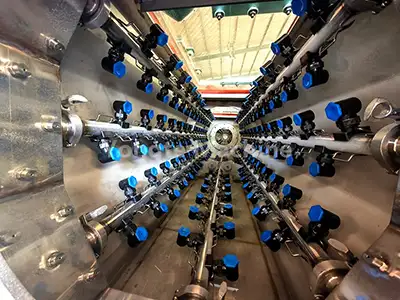

6. Tanque de resfriamento por pulverização:	Utiliza resfriamento por spray de vários estágios para manter a água abaixo de 20°C para resfriamento rápido e uniforme dos tubos. A construção em aço inoxidável garante resistência à corrosão e estabilidade a longo prazo.

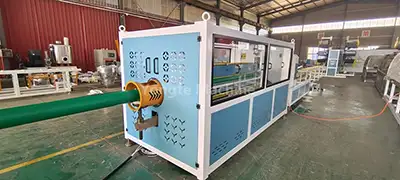

7. Máquina de tração pull-off:	Puxa tubos PE de forma constante para comprimento uniforme e produção estável. O controle de precisão mantém a tensão consistente, evitando deformações e garantindo precisão dimensional.

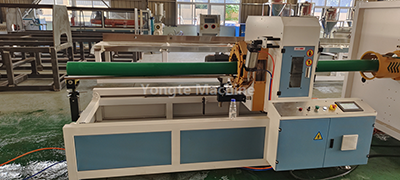

8. Cortador Planetário:	O cortador permite corte automático de comprimento fixo, sem lascas, com bordas lisas e sem rebarbas, otimizado especificamente para tubos PE de pequeno e médio diâmetro. Seu mecanismo de corte preciso garante precisão de comprimento consistente e minimiza o desperdício de material durante a produção.

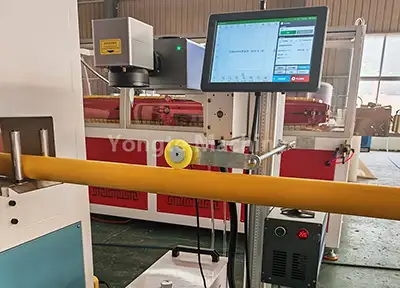

9. Máquina de impressão a laser:	A máquina exibe especificações do produto e informações sobre lotes em tempo real usando tecnologia laser, sem necessidade de consumíveis.

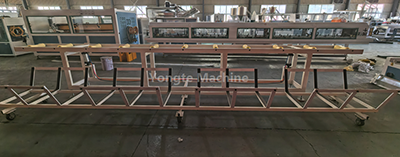

10. Rack de empilhamento:	Empilha automaticamente tubos acabados de forma ordenada, com altura/camadas ajustáveis ​​para diferentes comprimentos/necessidades de armazenamento. Estrutura robusta + design antiderrapante garantem empilhamento estável e fácil manuseio, otimizando a eficiência de armazenamento.
11. Sistema de controle elétrico:	Nossos componentes elétricos utilizam marcas de alta qualidade de renome internacional, incluindo conversores de frequência ABB, contatores Siemens/Schneider, controladores de temperatura Omron, sistemas de controle PLC Siemens e servo motores Innovance.

Aplicação do produto

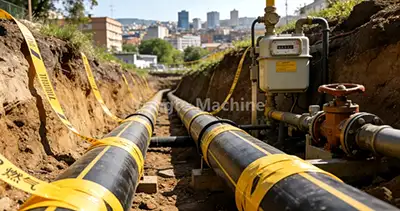

1. Os tubos HDPE (polietileno) de 90-315 mm são mundialmente reconhecidos como soluções de transporte de fluidos de alto desempenho, conhecidos por sua

(1) resistência à corrosão líder do setor (impermeável a produtos químicos, ácidos e álcalis)

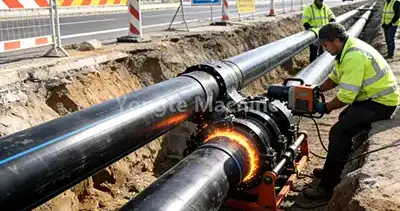

(2) juntas fundidas por calor à prova de vazamentos (eliminando o risco de infiltração)

(3) composição não tóxica e ecológica (em conformidade com a ISO 14001 e padrões de qualidade alimentar)

(4) vida útil prolongada (certificada para durar 50 anos em condições normais de operação)

2. A sua versatilidade torna-os numa escolha preferida em diversos setores:

(1) redes de abastecimento de água residencial/comercial

(2) sistemas municipais de esgoto e drenagem de águas pluviais

(3) projetos de irrigação agrícola em grande escala

(4) aplicações industriais para transporte de produtos químicos, lamas e ar comprimido.

Vantagens da máquina Yongte - design mecânico humanizado e qualidade durável

Através de décadas de inovação incansável e de um compromisso inabalável com a excelência, nossa empresa insiste no emprego de materiais de alta resistência e resistentes à abrasão na fabricação de nossas máquinas para tubos de plástico. Esses mecanismos são submetidos a meticulosos processos de forjamento e extensas e rigorosas avaliações de qualidade para garantir sua resiliência contra o desgaste associado à operação frequente e aos efeitos corrosivos de condições ambientais severas.

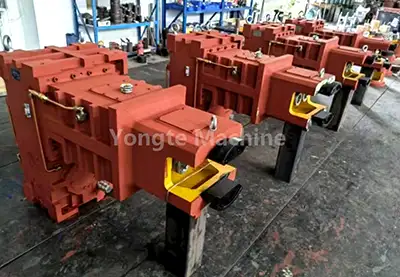

Caixa de engrenagens durável de alto torque	Servo motor de alta eficácia
Equipamos caixa de engrenagens de conexão direta vertical de alta qualidade com vantagens de alta eficiência de transmissão, forte capacidade de carga, produção estável, economia de local de instalação, boa vedação sem vazamento de óleo, excelente desempenho de dissipação de calor e fácil manutenção.	Equipamos o servo motor Innovance que pode economizar 15-20% no consumo de energia, com vantagens de velocidade precisa e controle de torque, resposta rápida, baixa agitação e baixo ruído, longa vida útil e baixo custo de manutenção e controle inteligente de velocidade e saída.
Sistema de operação altamente automático	Sistema avançado de controle de eletricidade de qualidade

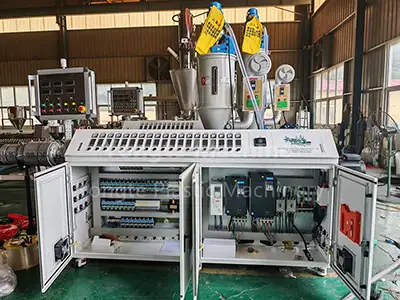

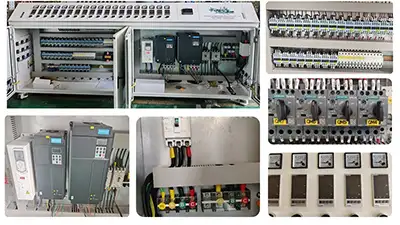

Equipada com alimentação totalmente automática, controle inteligente de temperatura e sistemas de corte de precisão, a máquina permite operação não tripulada nos principais links de produção. Seu sistema de controle PLC integrado centraliza a gestão de todos os parâmetros de produção, agilizando os processos operacionais e reduzindo os custos de mão de obra em mais de 30% em comparação com equipamentos semiautomáticos tradicionais	Equipados com conversores de frequência ABB, contactores Siemens ou Schneider, controladores de temperatura Omron e um sistema de controlo PLC Siemens, todos os cabos e ligações estão bem organizados e claramente marcados. Todo o sistema do gabinete elétrico foi submetido a testes de segurança e está em conformidade com os padrões de segurança internacionais, incluindo EN ISO 12100 ((Segurança de máquinas), EN 60204-1 ((Equipamento elétrico de máquinas) e os padrões EMC da série EN 61000.

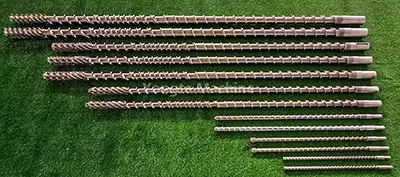

Material de aço durável	O cilindro do parafuso é feito usando material

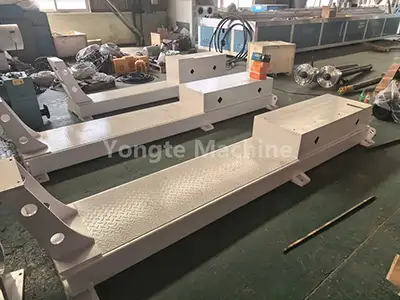

A estrutura básica da máquina é construída a partir de chapa de aço sólida, processada através de corte e polimento CNC para garantir dimensões precisas e equilíbrio, suportando assim uma operação contínua e estável. A estrutura da máquina foi projetada para resistir ao uso por mais de 20 anos sem danos. Todos os componentes que entram em contato com materiais ou água (incluindo alimentadores, tanques de água e cotovelos de tubos) são feitos de aço inoxidável 304 para evitar ferrugem.	O parafuso e o cilindro são fabricados com materiais resistentes ao desgaste de alto desempenho, projetados especificamente para o material processado. Utilizamos parafusos bimetálicos premium e cilindros revestidos com SKD, estendendo sua vida útil para 1,5 a 2 vezes a dos materiais convencionais 38CrMoAlA
Bom tratamento de superfície por revestimento em pó	Serviço profissional de teste e instalação de máquinas
Após a fabricação da máquina, aplicamos um acabamento de pintura em pó para garantir uma excelente aparência, melhor desempenho antiferrugem e estabilidade de cor duradoura	Todas as máquinas passam por rigorosos testes pré-embarque para verificar o desempenho excepcional e a operação estável, garantindo a produção consistente de produtos de alta qualidade. Nossa equipe de engenharia profissional oferece testes abrangentes no local e serviços de instalação para garantir uma operação contínua e eficiente da máquina nas instalações do cliente.

Casos de sucesso

A Yongte se dedica à fabricação de máquinas para tubos de plástico inovadoras, de alta qualidade e de última geração. Essas máquinas integram ciência avançada de materiais, engenharia de precisão e sistemas de controle inteligentes para fornecer soluções que excedem os padrões da indústria. Através da otimização contínua de componentes principais orientada por P&D (como extrusoras de parafuso e unidades de calibração e processos de produção, a máquina de produção de tubos HDPE de 90-315 mm da Yongte alcançou alto reconhecimento nos mercados doméstico e internacional. As instalações abrangem toda a Ásia, Europa e as Américas, e a satisfação do cliente é alta.

Máquina de tubos PE Argentina

Máquina africana para fabricar tubos de PVC de 200-400 mm

Linha de produção de tubos PPR de três camadas de 16-63 mm na Argélia
