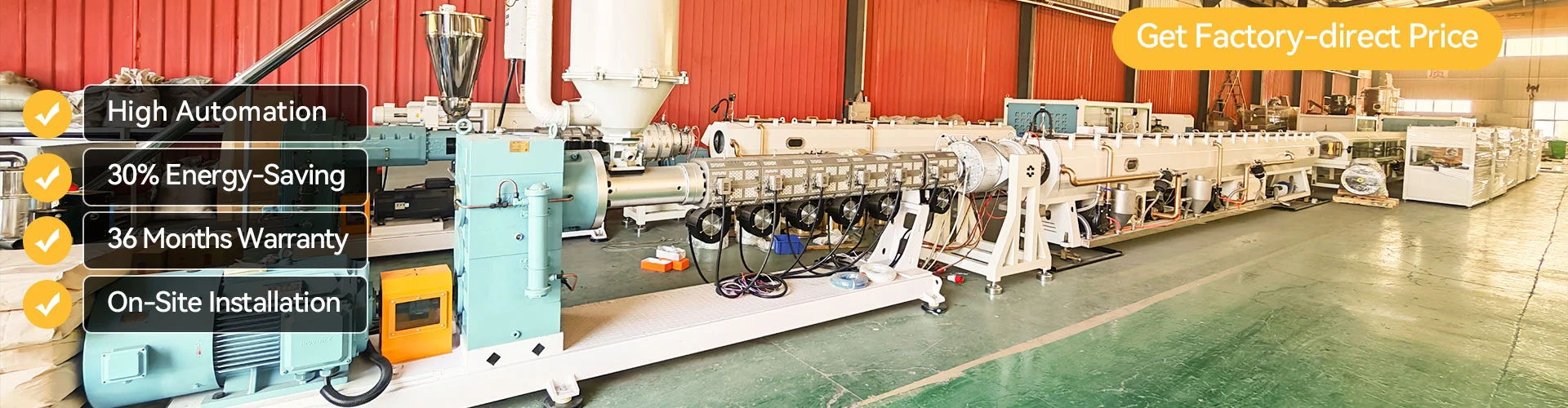

Linha de produção de tubos PE de abastecimento de água de 75-250 mm

Yongte é uma fábrica profissional de linha de produção de tubos PE para abastecimento de água de 75-250 mm, este produto representa um sistema de fabricação sofisticado e de alta precisão meticulosamente projetado para a produção de tubos de polietileno de diâmetro médio (PE80 / PE100). Este sistema abrangente integra um processo de produção totalmente automatizado, começando com o pré-tratamento das matérias-primas e estendendo-se pela extrusão, calibração, resfriamento e embalagem do produto final. É particularmente adequado para aplicações em abastecimento de água municipal, transmissão de gás pressurizado, drenagem de esgoto industrial, irrigação agrícola em grande escala e produção de tubos de revestimento de comunicação de alto desempenho. Como uma linha de produção abrangente, ela possui integração perfeita de equipamentos, eficiência de produção líder do setor e dimensões de tubos consistentemente precisas. Aderindo aos principais padrões globais, ele se destaca como um equipamento crucial para fabricantes de tubos de médio a grande porte que desejam aumentar sua presença nos mercados nacionais e internacionais.

Fluxo do Processo

Resina PE + masterbatch colorido → mistura → alimentação a vácuo → secagem → plastificação da extrusora (180-210 ℃) → formação de molde → calibração a vácuo → resfriamento por spray em vários estágios → impressão a laser → tração de retirada → corte de comprimento fixo → empilhamento do produto acabado

Parâmetro do produto

Detalhes do produto

1. Alimentação e secagem de materiais:	O material PE é enviado automaticamente para o funil de secagem da extrusora através de um alimentador a vácuo, onde a umidade é removida para manter seu conteúdo abaixo de 0,1% e garantir a qualidade do produto.

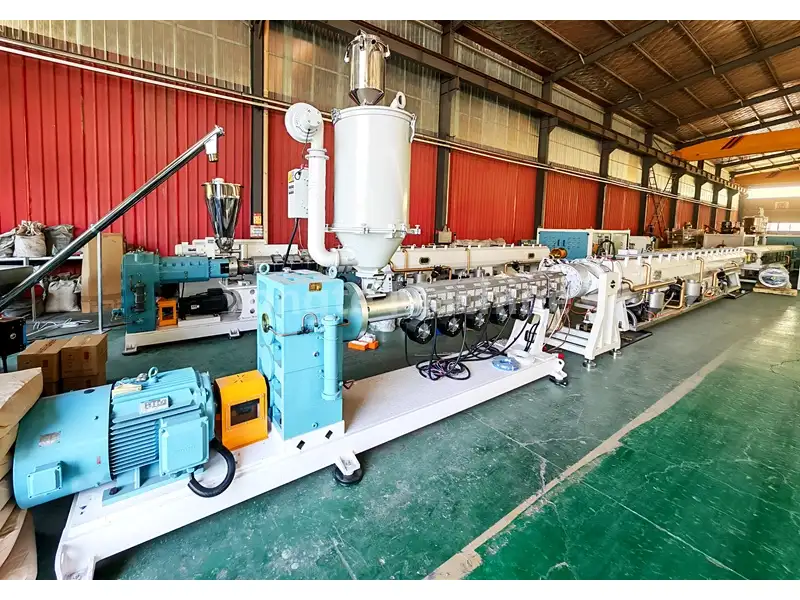

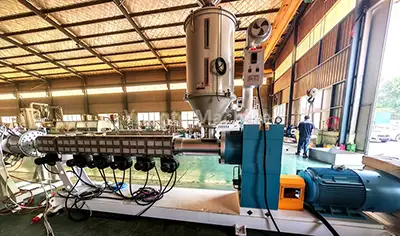

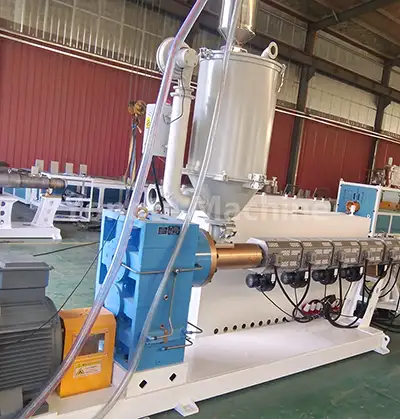

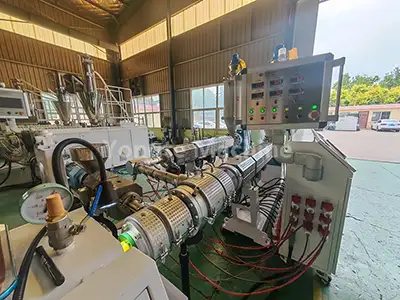

2. Extrusora de tubo PE:	Ele usa a extrusora de parafuso único de alta eficiência SJ75/33, com um servo motor de economia de energia de 75-90KW (reduz o uso de energia em cerca de 20%), caixa de engrenagens de acionamento direto (para melhor eficiência de transmissão e manutenção mais fácil), cilindro de parafuso durável (feito de liga de aço 38CrMoALA com nitretação de precisão), bobinas de aquecimento infravermelho eficientes e controle automático de temperatura (usando o controlador de alta precisão da Omron). Todos esses recursos trabalham juntos para manter a fusão do material estável, a pressão de extrusão uniforme e a qualidade do produto consistente durante a produção.

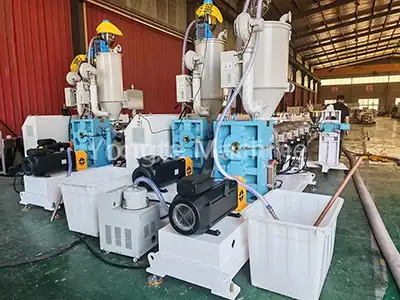

3. Extrusora de linha de marcação:	Usamos a extrusora SJ25 para adicionar linhas de marcação em tubos PE. Pode fazer uma linha ou múltiplas linhas, dependendo da necessidade do cliente.

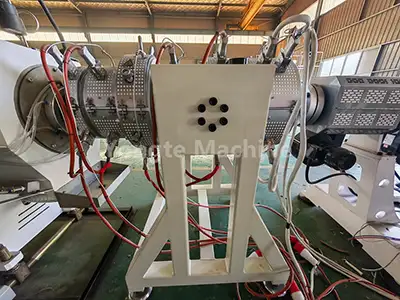

4. Molde especializado para tubo PE:	Ele usa uma cesta ou cabeçote em espiral para garantir que o material saia uniformemente quando extrudado.

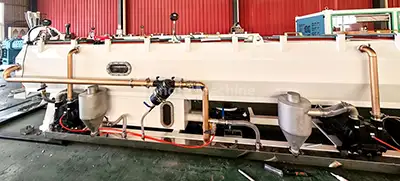

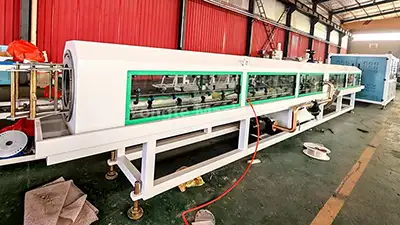

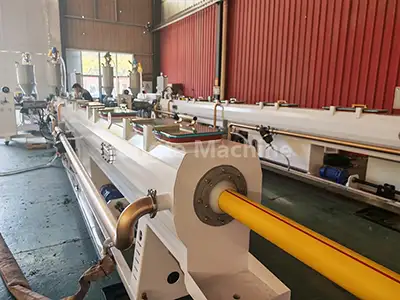

5. Tanque de calibração a vácuo:	O molde do tubo extrudado é moldado de forma rápida e precisa usando sucção a vácuo, mantendo o nível de vácuo entre 0,06–0,08 MPa para garantir que as dimensões estejam corretas. Feito de aço inoxidável de qualidade alimentar, o tanque possui um sistema de controle de vácuo multizona e resfriamento de água eficiente que funciona em conjunto para manter os tubos redondos, a superfície lisa e tudo dentro de padrões de tolerância rígidos, mesmo quando funcionando em altas velocidades.
6. Tanque de resfriamento por pulverização:	Ele usa tecnologia de resfriamento por spray de vários estágios para manter a temperatura da água abaixo de 20°C, para que os tubos esfriem rápida e uniformemente. Feito de aço inoxidável, é super resistente à ferrugem e dura muito tempo, funcionando de forma constante por muito tempo.

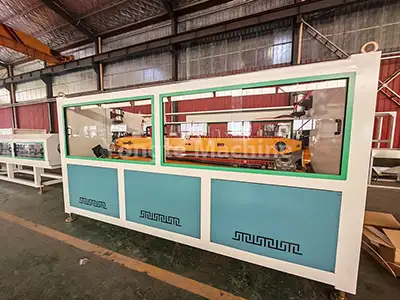

7. Máquina de tração pull-off:	retire os tubos PE a uma velocidade constante para garantir comprimento uniforme e produção estável. Equipado com sistemas de controle de precisão, mantém uma tensão consistente durante o processo de tração, evitando efetivamente a deformação do tubo e garantindo a precisão dimensional.
8. Cortador Planetário:	Este cortador pode cortar tubos automaticamente em um comprimento fixo sem fazer lascas, e as bordas cortadas são lisas e sem rebarbas - é perfeito para tubos PE de pequeno a médio diâmetro. Sua configuração de corte precisa mantém os comprimentos consistentes e reduz o desperdício de material durante a produção.

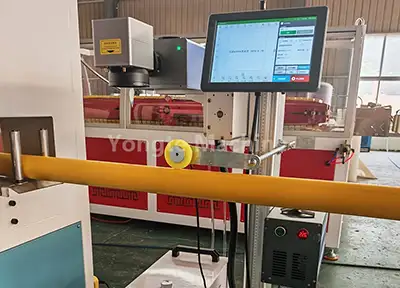

9. Máquina de impressão a laser:	Esta impressora a laser mostra especificações do produto e informações do lote imediatamente usando tecnologia laser, e você não precisa de suprimentos extras para isso.

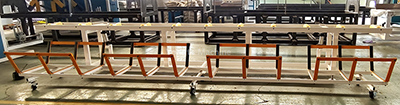

10. Rack de empilhamento:	Este rack empilha automaticamente os tubos acabados de maneira organizada - você pode ajustar a altura em que os empilha e quantas camadas usa para atender a diferentes comprimentos de tubos e necessidades de armazenamento. É construído com uma estrutura resistente e design antiderrapante, para que as pilhas permaneçam estáveis ​​e os tubos sejam fáceis de manusear, o que torna o armazenamento dos produtos acabados muito mais eficiente.

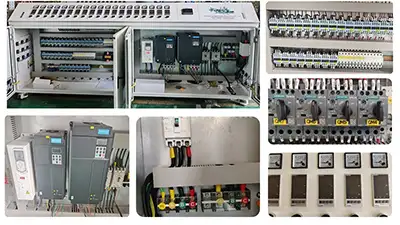

11. Sistema de controle elétrico:	Todas as nossas peças elétricas usam marcas internacionais de primeira linha, como conversores de frequência ABB, contatores Siemens/Schneider, controladores de temperatura Omron, sistemas de controle PLC Siemens e servo motores Innovance. Essas peças garantem que todo o sistema funcione perfeitamente, sem soluços.

Aplicação do produto

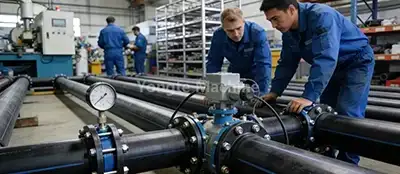

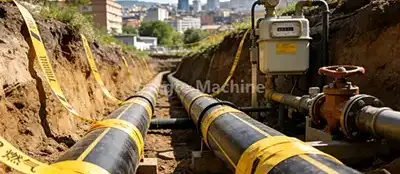

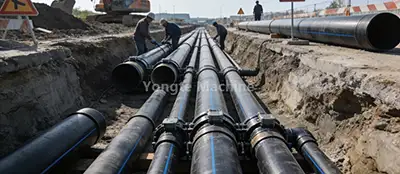

Os tubos PE (polietileno) de 75-250 mm são conhecidos em todo o mundo por seu excelente desempenho - como serem superresistentes à corrosão, terem vedações confiáveis ​​à prova de vazamentos, usarem materiais ecológicos e durarem até 50 anos. Eles são uma solução realmente versátil, por isso são amplamente utilizados em projetos de construção residencial e comercial, obras de infraestrutura municipal, grandes sistemas de irrigação agrícola e transporte de fluidos industriais.

Vantagens da máquina Yongte - design mecânico humanizado e qualidade durável

Depois de anos ajustando as coisas e mantendo a qualidade, garantimos que nossas máquinas de tubos de plástico usem materiais resistentes e resistentes ao desgaste. Essas máquinas passam por forjamento preciso e muitas verificações de qualidade rigorosas para que possam lidar com o desgaste causado pelo uso intenso e os danos causados ​​por ambientes agressivos.

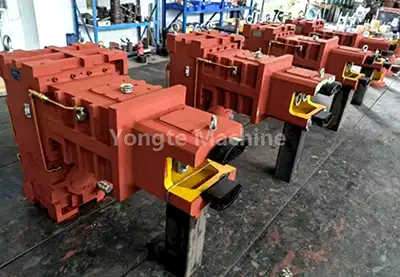

Caixa de engrenagens durável de alto torque	Servo motor de alta eficácia
Usamos caixas de engrenagens verticais de acionamento direto de primeira linha - elas são ótimas porque transferem energia com muita eficiência, podem lidar com cargas pesadas, manter a produção estável, economizar espaço ao instalá-las, vedar hermeticamente para impedir vazamentos de óleo, resfriar bem e são super fáceis de manter.	Usamos servomotores Innovance – eles economizam cerca de 15-20% em eletricidade! Eles permitem que você controle a velocidade e o torque com muita precisão, reaja rapidamente, não balance muito, seja silencioso, dure muito tempo, não custe muito para manter e ainda tenha controle inteligente de velocidade e saída.
Sistema de operação altamente automático	Sistema avançado de controle de eletricidade de qualidade

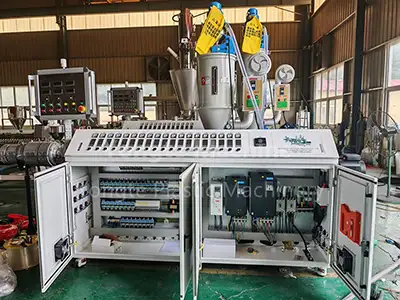

Nossa linha de produção de tubos PE para abastecimento de água de 75-250 mm vem com alimentação totalmente automática, controle inteligente de temperatura e sistemas de corte precisos - para que as principais partes da produção possam funcionar sem ninguém as tripulando! O sistema de controle PLC completo gerencia todas as configurações de produção em um só lugar, tornando as operações muito mais simples e reduzindo os custos de mão de obra em mais de 30% em comparação com equipamentos semiautomáticos antigos.	Usamos conversores de frequência ABB, contatores Siemens ou Schneider, controladores de temperatura Omron e um sistema de controle PLC Siemens – todos os cabos e conexões estão bem organizados e claramente identificados. Todo o sistema do quadro elétrico passou nos testes de segurança e atende aos padrões de segurança internacionais, como EN ISO 12100 (Segurança de máquinas), EN 60204-1 (Equipamento elétrico de máquinas) e os padrões EMC da série EN 61000.
Material de aço durável	O cilindro do parafuso é feito usando material

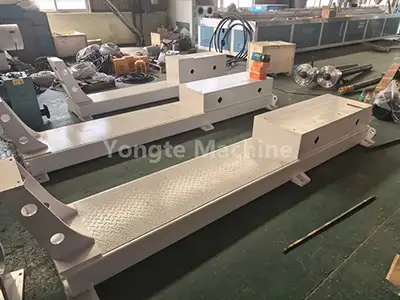

A estrutura básica da nossa máquina é construída a partir de placas de aço resistentes - usamos corte e polimento CNC para obter todas as dimensões perfeitamente equilibradas, para que possa funcionar sem parar e sem problemas! A moldura foi projetada para durar mais de 20 anos, sem problemas. E todas as peças que tocam materiais ou água (como alimentadores, tanques de água e cotovelos de tubos) são feitas de aço inoxidável 304, então enferruja? Sem chance!	Nosso parafuso e cilindro são feitos de materiais resistentes e resistentes ao desgaste, especialmente projetados para o material que processamos. Usamos parafusos bimetálicos de primeira linha e cilindros revestidos com SKD – eles duram 1,5 a 2 vezes mais do que os materiais 38CrMoAlA normais!
Bom tratamento de superfície por revestimento em pó	Serviço profissional de teste e instalação de máquinas
Depois de construirmos a máquina, damos-lhe um acabamento de pintura em pó – não só faz com que tenha uma ótima aparência, mas também aumenta a sua resistência à ferrugem e evita que a cor desbote durante muito tempo!	Cada máquina passa por verificações rigorosas antes do envio para garantir que funciona perfeitamente e funciona de forma constante - para que possa continuar produzindo produtos de alta qualidade sem parar! Nossa equipe profissional de engenharia também faz testes e configurações completos no local para garantir que a máquina funcione de maneira suave e eficiente em seu local.

Casos de sucesso

O objetivo da Yongte é fabricar máquinas inovadoras e de alto nível para tubos de plástico! Continuamos ajustando as coisas para melhorar, e nossa linha de produção de tubos PE para abastecimento de água de 75-250 mm ganhou muito amor no país e no exterior.
