A influência do formato da onda corrugada no desempenho do produto de tubo corrugado de parede única

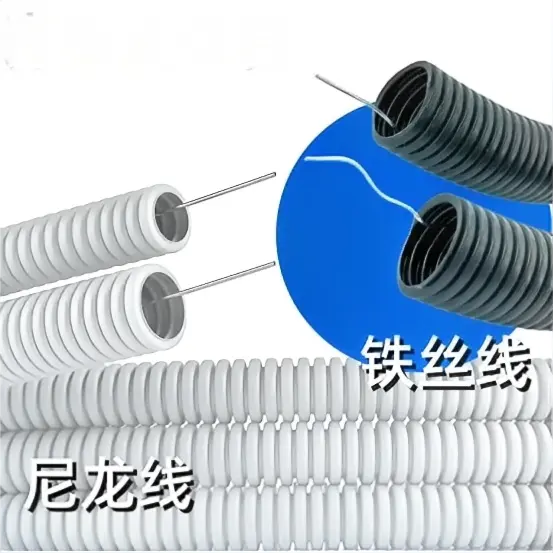

Os tubos corrugados de parede simples oferecem ampla versatilidade de aplicação devido ao seu design estrutural exclusivo e às propriedades do material. Servem como soluções ideais para sistemas de drenagem em edifícios residenciais e comerciais, canalizando de forma eficiente águas pluviais e residuais com ótima capacidade de vazão. Em cenários de gestão de cabos, estes tubos funcionam como condutas de proteção robustas para cabos elétricos e de comunicação, combinando durabilidade com capacidades de instalação flexíveis. A construção leve minimiza o esforço de manuseio durante a instalação, enquanto a resistência inerente à corrosão garante estabilidade de desempenho a longo prazo em diversas condições ambientais. Além disso, a sua aplicação estende-se aos sistemas de irrigação agrícola, onde facilitam a distribuição precisa de água às culturas, melhorando a eficiência da irrigação e a utilização de recursos.

Quando usamosmáquina de tubo corrugado de parede únicapara fazer tubos corrugados, existem vários tipos de formato de crista de onda que podem ser feitos de acordo com os requisitos de uso. O formato da crista da onda serve como parâmetro estrutural central que rege a rigidez do anel, flexibilidade, resistência ao impacto, distribuição de tensão, desempenho da dinâmica de fluidos e eficiência de instalação de tubos corrugados de parede única.

1. Formato do pico da onda dominante e influência do desempenho central

1. Onda trapezoidal (mais comumente usada em engenharia, representando aproximadamente 76%)

· As características da estrutura são as seguintes: a crista é plana, a parede lateral é inclinada e a calha é quase toda arredondada.

· Impacto no desempenho

o Alta rigidez circunferencial: A grande área de suporte do plano de pico da onda oferece forte resistência às forças compressivas radiais, permitindo a realização de graus de alta rigidez (SN4–SN16).

o Concentração de tensão: a concentração de tensão é fácil de ocorrer no canto agudo do pico da onda, a tensão máxima medida pode atingir 2,3 vezes a tensão média e a fissuração por fadiga é fácil sob carga de longo prazo.

o A resistência ao impacto é geralmente baixa: o canto agudo tem baixa absorção de energia de impacto e a resistência ao impacto da viga simplesmente apoiada é geralmente baixa.

o Economia: alta eficiência estrutural, menor consumo de material sob a mesma rigidez.

· Cenários de aplicação: Projetos convencionais com elevados requisitos de rigidez, como drenagem municipal, descarga de esgoto e cabeamento de comunicação.

2. Arco Circular / Onda Senoidal

· As características da estrutura são uma transição suave do pico e do vale das ondas, sem cantos agudos.

· Impacto no desempenho

o A distribuição de tensão é uniforme: sem pontos de concentração de tensão, excelente resistência à fadiga e trincas, longa vida útil.

o Boa flexibilidade: forte capacidade de deformação axial e circunferencial, boa capacidade de adaptação ao assentamento irregular da fundação.

o Baixa eficiência de rigidez: Sob o mesmo uso de material, a rigidez do anel é menor que a da onda trapezoidal, exigindo espessura de parede adicional ou compensação de altura de onda, o que aumenta os custos.

o A área de contato do pico da onda é pequena e a compressão local é facilmente côncava.

· Cenários de aplicação: fundação de solo macio, construção sem valas, curvatura frequente de roteamento de cabos e drenagem temporária.

3. Onda em forma de U

· As características da estrutura são as seguintes: a crista é suave, a calha é um grande arco e todo o formato se aproxima de um retângulo com cantos arredondados.

· Impacto no desempenho

o O desempenho abrangente é equilibrado: tem a rigidez da onda trapezoidal e a flexibilidade da onda circular, e a distribuição de tensão é mais uniforme.

o Excelente desempenho de fluidos: parede interna lisa, baixa resistência a fluidos, forte capacidade de autolimpeza e resistência ao acúmulo de lama.

o Instalação estável: a grande área de contato na superfície externa evita o rolamento durante a instalação, facilitando a construção segura.

· Cenários aplicáveis: drenagem de terras agrícolas, coleta de águas pluviais e tubulações municipais com cargas moderadas.

4. Onda em forma de V

· Características estruturais: cristas acentuadas, depressões estreitas e pequenos ângulos das paredes laterais.

· Impacto no desempenho

o Alta rigidez local: o pico da onda possui forte capacidade antifuro e antiimpacto, o que é adequado para transportar partículas sólidas.

o Flexibilidade extremamente baixa: difícil de dobrar axialmente e propenso a fraturar no ponto de flexão.

o A concentração de tensão é séria e a trinca é fácil de ocorrer no ângulo agudo do pico e vale da onda, portanto, a espessura da parede deve ser espessada para compensar.

· Cenários de aplicação: transporte de resíduos industriais, drenagem de minas e condições especiais de trabalho resistentes a impactos.

5. Onda composta/curva (por exemplo, S-Rib)

· As características da estrutura são o microarco no topo da crista da onda e a transição da curvatura da parede lateral, que combinam as vantagens da onda trapezoidal e circular.

· Impacto no desempenho

o Aprimoramento colaborativo: embora mantendo a alta rigidez do anel (por exemplo, SN8), a resistência ao impacto de vigas simplesmente apoiadas pode ser aumentada em mais de 20%.

o Otimização de tensão: a eliminação de cantos agudos reduz significativamente a concentração de tensão e aumenta a confiabilidade a longo prazo.

o O custo é mais alto devido ao molde e processo complexos.

· Cenários aplicáveis: projetos municipais de alto padrão, levantamento de tubos sem valas e dutos enterrados de longa distância.

II. Influência sistemática da forma de onda no desempenho crítico

III. Princípios Fundamentais de Seleção de Modelo

1. Prioridade de rigidez: cenários de carga pesada, soterramento profundo, alta cobertura do solo → selecione onda trapezoidal ou onda composta.

2. Prioridade flexível: solo macio, sensível ao assentamento, não escavação → selecione onda de arco ou onda em forma de U.

3. Prioridade de fluido: drenagem, descarga de esgoto e antientupimento → selecione onda em forma de U ou onda de arco.

4. Prioridade de resistência ao impacto: transmitir mistura sólido-líquido, mina, indústria → selecione onda V ou onda composta.

5. Prioridade de custo: municipal convencional e rosqueamento → onda trapezoidal é preferida.

4. Efeitos sinérgicos dos parâmetros de suporte de pico

O desempenho ideal da forma da crista da onda pode ser alcançado pelo design coordenado da altura da onda, espaçamento das ondas e espessura da parede.

· Altura da onda: Quanto maior a altura da onda, maior a rigidez do anel, mas a flexibilidade diminui e o material aumenta.

· Espaçamento das ondas: Se o espaçamento das ondas for muito pequeno, a rigidez axial torna-se excessivamente alta, o que é desfavorável para a adaptação ao recalque; se o espaçamento das ondas for muito grande, o suporte circunferencial torna-se insuficiente, levando à flambagem local.

· Espessura da parede: Para ondas com arestas vivas (trapezoidais ou em forma de V), a parede deve ser adequadamente espessada na crista da onda para mitigar a concentração de tensão.
