O gabinete de controle elétrico da extrusora Yongte otimizou a qualidade e o design

Gabinete de controle elétrico da extrusora Yongte: vantagens e principais recursos

Estrutura geral e layout

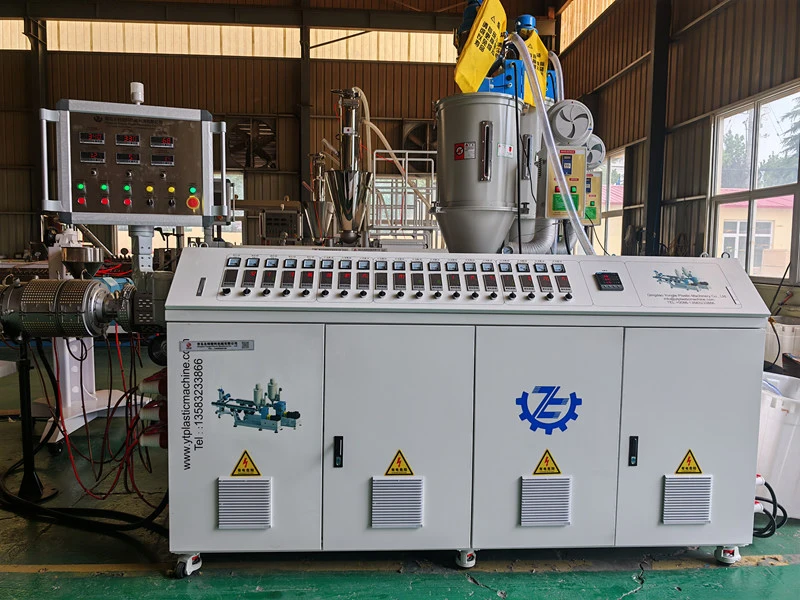

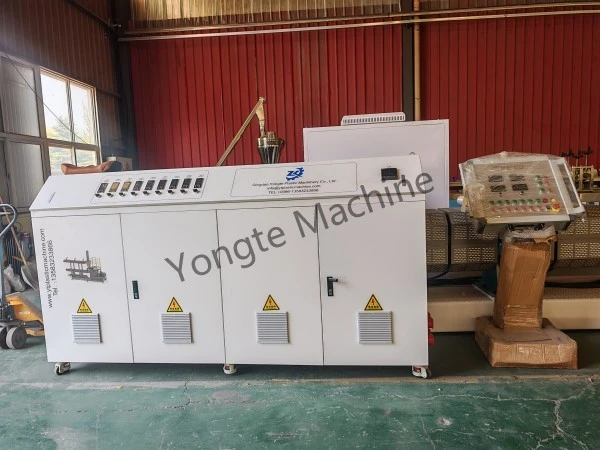

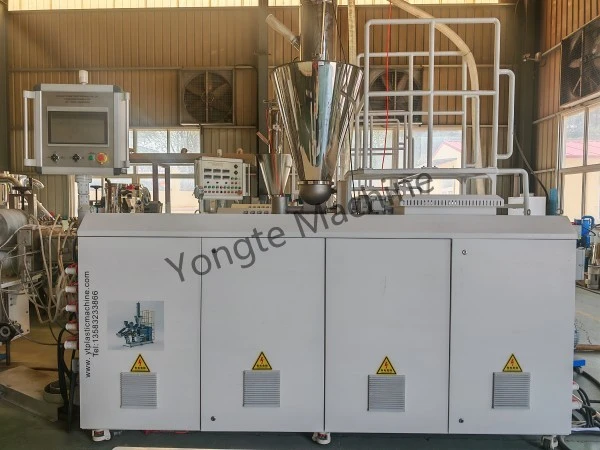

O gabinete de controle elétrico Yongte para extrusoras de plástico é um sistema de controle de nível industrial projetado especificamente para linhas de extrusão de plástico Yongte. Ele fornece distribuição de energia, controle lógico, transmissão de sinal e proteção de segurança para todo o sistema de extrusão.

Destaques do design de layout

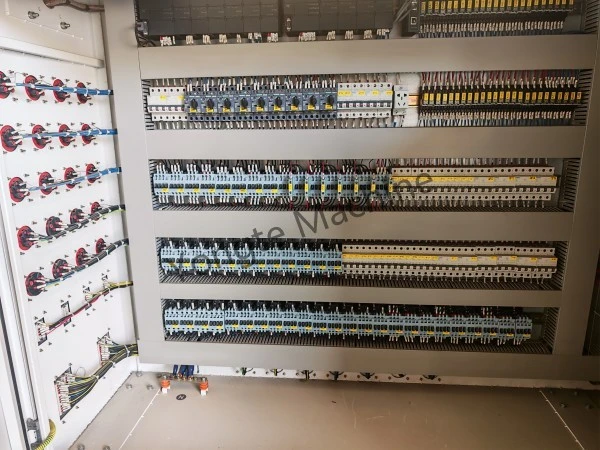

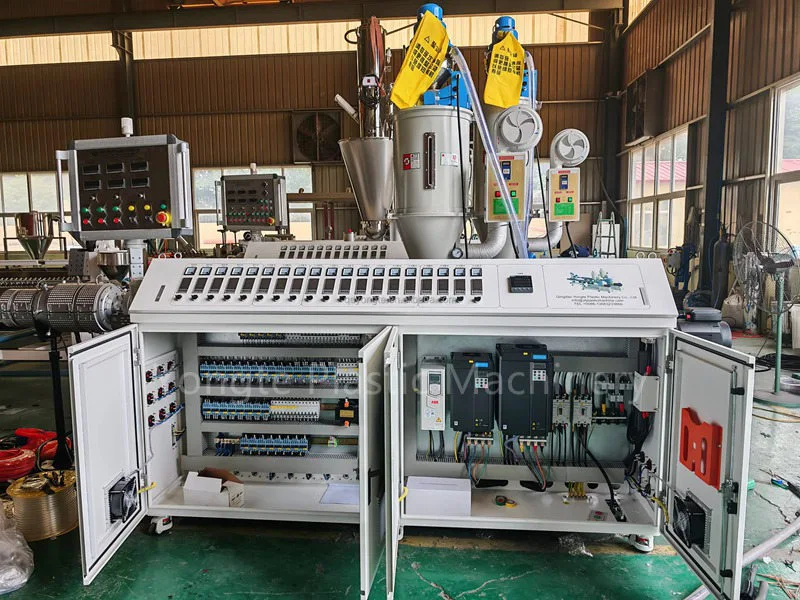

- Layout modular em camadas: o gabinete apresenta um design de zoneamento horizontal multicamadas, organizado de cima para baixo da seguinte forma:

- Camada superior: PLC e módulos de controle; blocos terminais (área de fiação de sinal)

- Camada intermediária: Disjuntores principais, interruptores pneumáticos de ramificação, grupos de contatores/relés

- Camada inferior: Relés intermediários de alta densidade; blocos terminais (área de sinal de E/S)

- Lado esquerdo: Terminais de entrada/saída de cabos; terminais de aterramento e ligação equipotencial

- Zoneamento claro e separação física de circuitos de potência e controle: Os componentes de potência de alta corrente (por exemplo, disjuntores principais, contatores) são fisicamente isolados dos elementos de controle de baixa tensão (por exemplo, relés, blocos terminais de sinal) para eliminar a interferência eletromagnética e simplificar a manutenção.

- Fiação padronizada e acabamento premium: todos os cabos são codificados por cores (de acordo com os padrões industriais - vermelho (L1), azul (L2), amarelo (L3), preto (neutro) e verde/amarelo (terra) — para circuitos de alimentação e controle. Os blocos de terminais são numerados uniformemente e a fiação é ordenada e segura, atendendo aos rigorosos requisitos para instalações elétricas industriais.

1. Principais vantagens e recursos técnicos

Alta confiabilidade e segurança

- Sistema de proteção abrangente:

Os interruptores pneumáticos e disjuntores multiestágio fornecem proteção coordenada contra sobrecarga, curto-circuito e corrente residual (vazamento) tanto para a fonte de alimentação principal quanto para cargas de ramificação individuais, evitando falhas em cascata e garantindo a continuidade operacional de todo o sistema.

Etiquetas de advertência de alta tensão são afixadas no exterior do gabinete, e a porta do gabinete incorpora um intertravamento de segurança que corta automaticamente a energia ao abrir - totalmente em conformidade com GB/T 5226.1 e outros padrões internacionais de segurança industrial.

Um barramento de cobre de aterramento independente é instalado na base do gabinete, garantindo um aterramento confiável e de baixa impedância de todos os gabinetes internos do equipamento para mitigar riscos de descarga estática e vazamento.

- Seleção de componentes de alta especificação:

Os componentes principais - incluindo disjuntores, contatores e relés - são provenientes de fabricantes líderes de nível industrial (por exemplo, Siemens, Schneider Electric, Chint), selecionados para durabilidade excepcional sob ciclos frequentes de partida-parada e interferência eletromagnética, suportando operação ininterrupta da extrusora 24 horas por dia, 7 dias por semana.

Os blocos terminais empregam designs tipo parafuso ou braçadeira de mola de alta corrente para garantir conexões robustas e resistentes à vibração, minimizando os riscos de afrouxamento, formação de arco ou degradação térmica durante operação de ciclo longo e alta carga.

Modularidade e escalabilidade

- Design Modular Padronizado:

Os circuitos de alimentação e controle seguem arquitetura modular padronizada, permitindo rápida adaptação em diversas configurações de extrusoras Yongte, incluindo (rosca única, rosca dupla e modelos que abrangem várias classificações de potência do motor) e facilitando a integração perfeita de futuras atualizações de linhas de produção (por exemplo, sistemas de alimentação auxiliares, estações de trabalho automatizadas ou monitoramento de qualidade em linha).

- Amplo Espaço Reservado:

O gabinete inclui generosas posições de bloco de terminais reservadas e espaço de montagem, permitindo expansão flexível de sinais de E/S e circuitos de energia para acomodar requisitos específicos do cliente, como alimentadores de medição gravimétrica, sensores on-line em tempo real ou trocadores de tela automáticos.

Anti-Interferência e Estabilidade Operacional

Design compatível com EMC:

A separação física rigorosa entre a fiação de alimentação e controle, o uso de cabos blindados para sinais sensíveis e uma topologia de aterramento otimizada suprimem efetivamente a interferência eletromagnética gerada por dispositivos de alta potência (por exemplo, inversores, motores), garantindo operação estável e sem ruído de PLCs, sensores e monitores HMI.

- Gestão Térmica e Adaptabilidade Ambiental:

As venezianas de ventilação integradas nas portas dos gabinetes e nos painéis laterais promovem o resfriamento por convecção natural, mantendo temperaturas operacionais ideais para os componentes internos e evitando o envelhecimento térmico.

Um design de gabinete vedado contra poeira – com portas vedadas e entradas de cabos vedadas – garante desempenho confiável em ambientes de fábrica exigentes, caracterizados por poeira, névoa de óleo e vibração mecânica, prolongando assim a vida útil dos componentes.

Facilidade de operação e manutenção

- Interação intuitiva homem-máquina:

Um painel do operador com tela sensível ao toque integrado no exterior do gabinete permite o monitoramento em tempo real e o ajuste com um toque de parâmetros críticos de extrusão – incluindo temperatura do cilindro, velocidade da rosca, pressão de fusão e taxa de saída – com uma interface clara e fácil de usar, otimizada para eficiência do operador.

- Projeto de Manutenção Rápida:

Todos os componentes e blocos terminais são rotulados uniformemente e têm referências cruzadas com os esquemas elétricos oficiais, permitindo rápido diagnóstico e resolução de falhas.

O layout físico em camadas permite que os técnicos isolem e acessem circuitos defeituosos sem desmontagem extensa, reduzindo significativamente o tempo de inatividade não planejado.

A zona dedicada de entrada de cabos no lado esquerdo utiliza terminais independentes e com alívio de tensão para ancoragem segura dos cabos, simplificando futuras reconfigurações ou modificações de campo.

Personalização Específica da Extrusora

- Correspondência precisa de potência:

Os circuitos de energia são projetados para atender exatamente à potência do motor, carga de aquecimento e requisitos de acionamento auxiliar das extrusoras Yongte – garantindo fornecimento estável e não flutuante para aquecedores, motores principais e auxiliares, bombas de água e outras cargas críticas – eliminando riscos de sobrecarga, subtensão ou desequilíbrio de fase.

- Lógica de controle otimizada:

Algoritmos de controle específicos da extrusora pré-carregados suportam perfil segmentado de temperatura do barril, regulação de velocidade da rosca em circuito fechado, controle de alimentação sincronizado e autodiagnóstico inteligente de falhas - adaptados às demandas de processo exclusivas de diversas aplicações de termoplásticos, incluindo extrusão de WPC, PVC, PE e PET reciclado.

- Projeto de redundância:

Os circuitos críticos – incluindo aqueles para o motor de acionamento principal e zonas de aquecimento individuais – incorporam capacidade interna para absorver flutuações de carga transitórias e sustentar a produção contínua e ininterrupta – mesmo sob condições operacionais variáveis.

2. Vantagens de sinergia com o sistema extrusor completo

- Integração de Sistemas Integrados:

O gabinete é totalmente pré-cabeado e testado na fábrica em conjunto com a unidade principal da extrusora. Todo o cabeamento interno e comissionamento funcional são concluídos antes da entrega – exigindo apenas a conexão da fonte de alimentação principal no local para prontidão imediata da produção, minimizando assim o tempo e a complexidade da instalação em campo.

- Mobilidade e Proteção Ambiental:

Rodízios reforçados montados na base do gabinete permitem uma realocação suave e sem ferramentas dentro da oficina. O gabinete do gabinete utiliza chapa metálica com revestimento em pó, resistente à corrosão e à prova de óleo, projetada para durabilidade de longo prazo em ambientes de fabricação industrial.

- Branding e conformidade regulatória:

O gabinete exibe com destaque o logotipo da marca Yongte e informações de contato oficiais. Ele está em total conformidade com os principais padrões de certificação de exportação, incluindo CE e UL, para atender aos requisitos regulatórios e de conformidade globais para clientes estrangeiros.

Resumo

O gabinete de controle elétrico da extrusora Yongte é um sistema de controle elétrico de nível industrial, altamente confiável e otimizado para aplicação. Suas principais vantagens incluem:

✅ Seguro e confiável: arquitetura de proteção multinível, componentes industriais premium e prontidão operacional 24 horas por dia, 7 dias por semana

✅ Layout Racional: organização física modular em camadas; separação estrita de circuitos de potência e controle; mitigação eficaz de EMI; acesso simplificado para manutenção

✅ Alta escalabilidade: espaço reservado generoso para expansão de E/S e atualizações de energia, dando suporte às crescentes necessidades da linha de produção e integrações personalizadas

✅ Artesanato Premium: Fiação padronizada e codificada por cores; rotulagem uniforme; montagem de precisão alinhada com padrões internacionais de instalação elétrica

✅ Alta adaptabilidade ao processo: Lógica de controle e redundância específicas para extrusão, garantindo desempenho consistente e estável em diversas aplicações de processamento de plástico

Este gabinete de controle avançado serve como garantia fundamental para a operação estável, eficiente e confiável das extrusoras Yongte - particularmente adequado para ambientes de produção de alta confiabilidade, incluindo linhas de compostos de madeira e plástico (WPC), extrusão de tubos de plástico, linhas de folhas e perfis de plástico e sistemas de reciclagem de resíduos plásticos.
