Máquina extrusora de tubo PERT de 20-110 mm

A avançada máquina extrusora de tubos PERT de 20-110 mm da Yongte é um sistema de extrusão projetado profissionalmente, dedicado à produção de tubos de polietileno de pequeno diâmetro com paredes internas lisas e precisão dimensional precisa. Integrada com processos automatizados, operação com eficiência energética e rigoroso controle de qualidade, esta linha garante qualidade de produto consistente e superior para produção em massa.

Otimizado com tecnologia avançada de extrusão de parafuso único e um design de parafuso personalizado, produz de forma estável tubos PERT com diâmetros padrão de 20/25/32/40/50/63/75/90/110mm. A linha é amplamente aplicada em sistemas de abastecimento de água potável, drenagem de esgoto, conduítes elétricos, abastecimento e drenagem residencial de água, projetos de infraestrutura municipal e redes de irrigação agrícola de grande escala. Suporta novos materiais PERT e materiais reciclados de alta qualidade, atendendo às diversas necessidades de produção dos clientes.

Fluxo do Processo

1. Mistura de matérias-primas → resina PE + masterbatch de cores
2. Alimentação a vácuo → Transporte automático de material
3. Secagem do Material → Teor de umidade ≤ 0,1%
4. Plastificação da extrusora → 180-210℃, extrusora de parafuso único SJ75/33
5. Formação de molde → Cabeça de matriz com estrutura em cesta/espiral para extrusão uniforme
6. Calibração de Vácuo → 0,06-0,08MPa, calibração de dimensão precisa
7. Resfriamento por spray multiestágio → Temperatura da água <20 ℃, resfriamento completo e uniforme
8. Impressão a laser → Marcação não consumível em tempo real de especificações de produtos e informações de lote
9. Tração de tração → velocidade estável de 3-15m/min, controle de tensão para evitar deformação
10. Corte de comprimento fixo → Corte sem cavacos, precisão de ±1 mm
11. Empilhamento de produto acabado → Empilhamento ordenado automático, altura e camadas ajustáveis

Vantagem do processo: A produção contínua totalmente automatizada garante alta eficiência, qualidade estável da tubulação e desperdício mínimo de material, realizando uma conexão perfeita de todos os links de produção.

Parâmetro do produto

Componentes principais e detalhes

1. Sistema de alimentação e secagem de materiais Alimentador automático a vácuo transporta material PE para o funil de secagem sem operação manual O processo de secagem de precisão controla o teor de umidade abaixo de 0,1%, eliminando defeitos de bolhas e garantindo a qualidade do tubo O sistema de alimentação fechado evita contaminação de material e vazamento de poeira

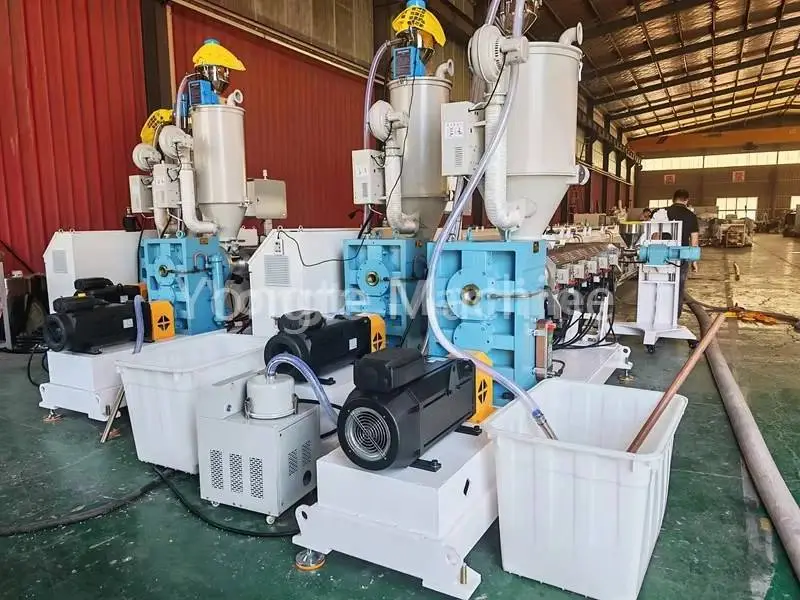

2. Extrusora de tubo PERT SJ75/33 Equipado com servo motor de economia de energia Inovance de 55kW, reduzindo o consumo de energia em 15-20% Caixa de engrenagens de acionamento direto com alta eficiência de transmissão, zero vazamento de óleo e fácil manutenção Corpo do parafuso forjado em liga de aço 38CrMoALA com tratamento de nitretação de precisão, resistente ao desgaste e à corrosão
3. Extrusora de Linha de Marcação (SJ25) Extrusora especial para produção de linha de marcação de tubos Suporta linhas de marcação simples ou múltiplas, personalizáveis ​​de acordo com as necessidades do cliente Velocidade síncrona com extrusora principal, marcação clara e sem desbotamento
4. Molde especializado para tubo PE Cabeça de matriz com estrutura em cesta/espiral, garantindo extrusão uniforme do material e espessura estável da parede do tubo Processamento de molde de alta precisão, superfícies internas e externas lisas de tubos Material de molde durável, fácil de desmontar e limpar
5. Tanque de calibração a vácuo Corpo em aço inoxidável 304 de qualidade alimentar, resistente à corrosão e fácil de limpar Adsorção de vácuo estável de 0,06-0,08MPa, calibração de dimensão rápida e precisa Sistema de controle de vácuo multizona + resfriamento eficiente por circulação de água, garantindo circularidade do tubo e precisão dimensional Adapte-se à produção em alta velocidade, sem deformação dos espaços em branco dos tubos
6. Tanque de resfriamento por pulverização Tecnologia de resfriamento por spray multiestágio de 9 m, temperatura da água controlada abaixo de 20 ℃ Resfriamento rápido e uniforme de tubos, garantindo propriedades físicas estáveis ​​de materiais PEAD Estrutura em aço inoxidável 304, excelente durabilidade e resistência à corrosão Bicos de pulverização removíveis, fáceis de manter e limpar
7. Máquina de tração pull-off Regulação de velocidade de conversão de frequência contínua de 3-15m/min, tração estável e uniforme Sistema de controle de tensão de precisão, evitando a deformação do tubo e garantindo um comprimento consistente Blocos de tração resistentes ao desgaste, antiderrapantes e longa vida útil Operação síncrona com extrusora e cortador, realizando controle interligado
8. Cortador Planetário Corte automático sem lascas de comprimento fixo, extremidades de tubos lisas e sem rebarbas Otimizado para tubos HDPE de pequeno e médio diâmetro, alta eficiência de corte ±1 mm de alta precisão de corte, minimizando o desperdício de material Corte automático com ligação de sinal, sem intervenção manual
9. Máquina de impressão a laser Tecnologia de marcação a laser não consumível, baixo custo operacional Impressão em tempo real de especificações do produto, número de lote, data de produção e outras informações Marcação clara e resistente a riscos, atendendo aos padrões internacionais de rotulagem de produtos Correspondência automática de velocidade com linha de produção, sem falta de impressão
10. Rack de empilhamento automático Empilhamento automático e ordenado de tubos HDPE acabados, economizando custos de mão de obra Altura de empilhamento e contagem de camadas ajustáveis, adaptando-se a diferentes comprimentos de tubos e necessidades de armazenamento Estrutura de empilhamento estável, evitando colisão e danos nos tubos Equipado com proteção limite, operação segura e confiável
11. Sistema de controle elétrico Componentes integrados de alto desempenho: conversores de frequência ABB, contatores Siemens, controladores de temperatura Omron, servocontroladores Inovance Sistema de controle programado PLC, suportando sincronização de velocidade e ajuste automático de parâmetros Interface de operação com tela de toque amigável, simples e fácil de aprender, sem necessidade de habilidades profissionais Funções completas de proteção de segurança: sobretensão, sobrecorrente, superaquecimento e parada de emergência Gabinete de controle elétrico centralizado, fiação organizada e fácil manutenção

Principais vantagens da linha de extrusão Yongte

Estrutura de equipamento robusta e durável

• Caixa de engrenagens vertical de acionamento direto de alta qualidade: alta eficiência de transmissão, forte capacidade de carga, zero vazamento de óleo, excelente dissipação de calor
• Base da máquina feita de chapa de aço sólido resistente, processada por corte e retificação CNC de precisão, dimensões precisas e operação estável
• Todas as peças de contato material/água adotam aço inoxidável 304, maior resistência à corrosão e higiene
• Parafuso e cilindro feitos de materiais resistentes ao desgaste personalizados, adaptados ao processamento de materiais HDPE, longa vida útil
• Revestimento em pó epóxi em toda a máquina, excelente resistência à ferrugem e estabilidade de cor, adequado para ambientes de produção agressivos

Configuração de alta eficiência e economia de energia

• Servo motor Inovance de marca renomada: reduz o consumo de energia em 15-20%, velocidade precisa e controle de torque, resposta rápida
• Sistema de bobina de aquecimento infravermelho: alta eficiência de aquecimento, temperatura uniforme, baixa perda de energia
• Design otimizado do parafuso: maior eficiência de plastificação, tempo de permanência do material reduzido, alto rendimento de extrusão
• Regulação da velocidade de conversão de frequência para todos os componentes principais, realizando uma operação com economia de energia de acordo com a demanda de produção

Operação totalmente automatizada e inteligente

• Produção completa e totalmente automatizada: desde a alimentação da matéria-prima até o empilhamento do produto acabado, sem necessidade de operação manual
• Sistema de controle PLC avançado, com suporte para ajuste automático de parâmetros e sincronização de velocidade, fácil de operar
• Sistema opcional de mistura e dosagem automática de materiais, realizando linha de produção automatizada integrada
• Monitoramento em tempo real dos parâmetros de produção, com função de alarme anormal, reduzindo a taxa de falhas de produção
• Interface amigável, treinamento simples para operadores, rapidez no trabalho

Rigoroso controle de qualidade e testes pré-embarque

• Cada máquina passa por testes de desempenho completos em vários estágios antes do envio, garantindo funcionalidade ideal
• Teste de operação de carga contínua de 72 horas, verificando o desempenho estável da produção de toda a linha
• Calibração de parâmetros de extrusão e teste de estresse de componentes principais, garantindo produção de tubos de alta qualidade
• Rigorosa inspeção de qualidade de todas as peças e componentes, rejeitando produtos não qualificados

Serviço pós-venda abrangente e garantia

📅 Garantia de 3 anos – Cobre todos os componentes principais do equipamento, operação sem preocupações durante o período de garantia

🛠️ Suporte técnico vitalício - Consulta técnica permanente, orientação profissional de manutenção e solução de problemas no local

🚛 Instalação e treinamento no local - instalação e depuração gratuitas no local, treinamento abrangente do operador, manual de operação personalizado

🔧 Fornecimento de peças sobressalentes originais - Fornecimento de longo prazo de peças sobressalentes originais, entrega rápida e preço razoável

📞 Atendimento online 24 horas por dia, 7 dias por semana - Equipe técnica e de vendas profissional, resposta oportuna a todas as perguntas dentro de 1 hora
